ఆధునిక ఎలక్ట్రానిక్స్ యొక్క అధిక-స్టాక్ ప్రపంచంలో, మీ జేబులోని స్మార్ట్ఫోన్ నుండి మీ వ్యాపారానికి శక్తినిచ్చే సర్వర్ వరకు, వేడి నిశ్శబ్ద శత్రువు. పనితీరు థ్రోట్లింగ్, సిస్టమ్ అస్థిరత మరియు అకాల వైఫల్యం అన్నీ సరిపోని థర్మల్ మేనేజ్మెంట్ యొక్క పరిణామాలు. కాబట్టి, మీ సున్నితమైన భాగాలు ఒత్తిడిలో చల్లగా ఉండేలా మీరు ఎలా నిర్ధారిస్తారు? సమాధానం తరచుగా మోసపూరితమైన సరళమైన మెటీరియల్లో ఉంటుంది: దిథర్మల్ కండక్టివ్ సిలికాన్ ప్యాడ్.
రెండు దశాబ్దాల అనుభవం ఉన్న థర్మల్ మేనేజ్మెంట్ స్పెషలిస్ట్గా, ఈ మెటీరియల్ యొక్క సరైన అప్లికేషన్ ఉత్పత్తి రూపకల్పన మరియు దీర్ఘాయువును ఎలా విప్లవాత్మకంగా మారుస్తుందో నేను ప్రత్యక్షంగా చూశాను. ఇది కేవలం ఒక భాగం కాదు; ఇది ఉష్ణ క్షీణతకు వ్యతిరేకంగా మీ మొదటి రక్షణ రేఖ.

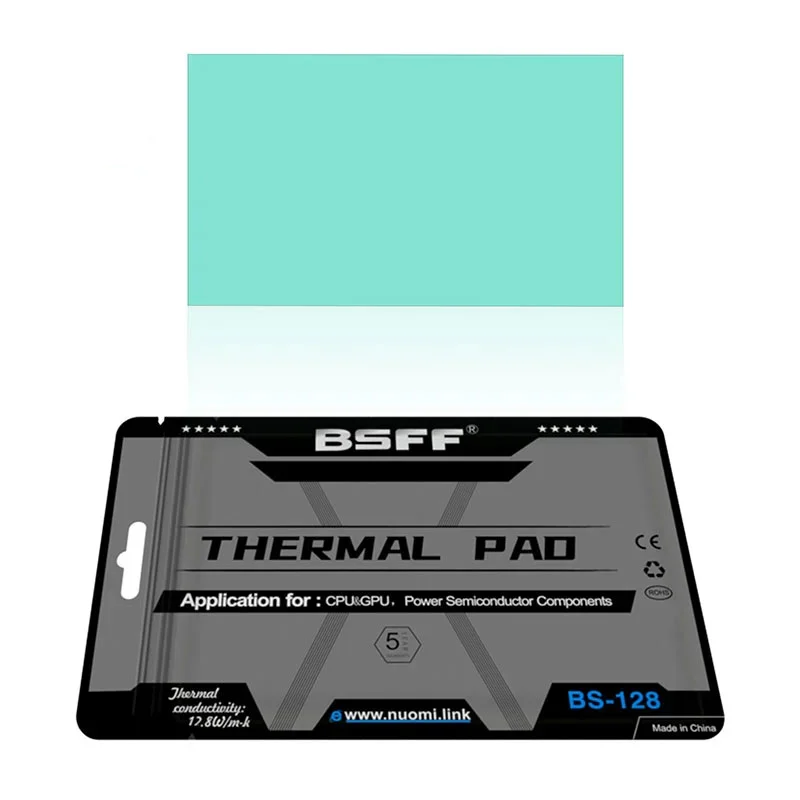

థర్మల్ కండక్టివ్ సిలికాన్ ప్యాడ్ ఒక మృదువైన, కంప్లైంట్ మరియు అత్యంత బహుముఖ థర్మల్ ఇంటర్ఫేస్ మెటీరియల్ (TIM). ఇది హీట్-జెనరేటింగ్ కాంపోనెంట్ (CPU, GPU లేదా పవర్ ట్రాన్సిస్టర్ వంటివి) మరియు హీట్ సింక్ లేదా కూలింగ్ సొల్యూషన్ మధ్య మైక్రోస్కోపిక్ ఎయిర్ గ్యాప్లను తగ్గించడానికి రూపొందించబడింది. గాలి వేడి యొక్క పేలవమైన కండక్టర్ కాబట్టి, ఈ ఖాళీలు గణనీయమైన ఉష్ణ నిరోధకతను సృష్టిస్తాయి. సిలికాన్ ప్యాడ్ ఈ శూన్యాలను నింపుతుంది, భాగం నుండి వేడిని సమర్ధవంతంగా బదిలీ చేస్తుంది, తద్వారా సరైన ఆపరేటింగ్ ఉష్ణోగ్రతలు మరియు పరికర విశ్వసనీయతను మెరుగుపరుస్తుంది.
సుపీరియర్ గ్యాప్-ఫిల్లింగ్ కెపాబిలిటీ:థర్మల్ పేస్ట్ల వలె కాకుండా, ప్యాడ్లు పెద్ద మరియు అసమాన అంతరాలను సులభంగా పూరించగలవు, అసెంబ్లీలో సహనం వైవిధ్యాలను భర్తీ చేస్తాయి.
ఎలక్ట్రికల్ ఇన్సులేషన్:అవి అద్భుతమైన ఎలక్ట్రికల్ ఐసోలేషన్ను అందిస్తాయి, వేడిని నిర్వహించేటప్పుడు షార్ట్ సర్క్యూట్లను నివారిస్తాయి-క్లిష్టమైన ద్వంద్వ పనితీరు.
అసాధారణ స్థితిస్థాపకత & పునర్వినియోగత:ఈ ప్యాడ్లు అత్యద్భుతమైన కంప్రెషన్ సెట్ రెసిస్టెన్స్ను అందిస్తాయి, అంటే అవి బహుళ ఉష్ణ చక్రాల తర్వాత కూడా వాటి ఆకృతిని మరియు పనితీరును కాలక్రమేణా నిర్వహిస్తాయి. ప్రోటోటైపింగ్ లేదా మరమ్మతుల సమయంలో చాలా వాటిని మళ్లీ ఉపయోగించుకోవచ్చు.
అప్లికేషన్ & రీవర్క్ సౌలభ్యం:అవి శుభ్రంగా మరియు దరఖాస్తు చేయడానికి సరళంగా ఉంటాయి, ద్రవ సంసంజనాలు లేదా థర్మల్ గ్రీజులతో సంబంధం ఉన్న గజిబిజిని తొలగిస్తాయి. ఇది ఉత్పత్తిని వేగవంతం చేస్తుంది మరియు నిర్వహణను సులభతరం చేస్తుంది.
మన్నిక:వాతావరణం, ఓజోన్ మరియు అనేక రసాయనాలకు నిరోధకత, దీర్ఘకాలిక స్థిరత్వం మరియు పనితీరును నిర్ధారిస్తుంది.
సరైన థర్మల్ కండక్టివ్ సిలికాన్ ప్యాడ్ను ఎంచుకోవడం చాలా ముఖ్యమైనది. మీరు తప్పనిసరిగా పరిగణించవలసిన కీలక పారామితులు ఇక్కడ ఉన్నాయి, వృత్తిపరమైన డిమాండ్లు స్పష్టంగా ఉన్నాయి.
కీ పారామీటర్ జాబితా:
ఉష్ణ వాహకత:W/m·K (మీటరుకు వాట్స్-కెల్విన్)లో కొలుస్తారు. ఇది అత్యంత క్లిష్టమైన ఆస్తి, ఇది వేడిని నిర్వహించే పదార్థం యొక్క స్వాభావిక సామర్థ్యాన్ని సూచిస్తుంది. ఎక్కువ డిమాండ్ ఉన్న అప్లికేషన్లకు అధిక విలువలు ఉత్తమం.
కాఠిన్యం (లేదా మృదుత్వం):షోర్ 00 స్కేల్లో కొలుస్తారు. తక్కువ విలువ మృదువైన ప్యాడ్ను సూచిస్తుంది, ఇది మెరుగైన ఇంటర్ఫేస్ పరిచయం కోసం ఉపరితల అసమానతలకు మరింత సులభంగా అనుగుణంగా ఉంటుంది.
మందం:మీ అసెంబ్లీలో నిర్దిష్ట గ్యాప్ని పూరించడానికి కీలకమైన మందం అందుబాటులో ఉన్న శ్రేణి.
బ్రేక్డౌన్ వోల్టేజ్:పదార్థం ఇన్సులేటర్గా విఫలమయ్యే విద్యుత్ వోల్టేజ్. అధిక విలువ మెరుగైన విద్యుద్వాహక బలాన్ని సూచిస్తుంది.
వాల్యూమ్ రెసిస్టివిటీ:పదార్థం యొక్క ఎలక్ట్రికల్ ఇన్సులేటింగ్ సామర్ధ్యం యొక్క కొలత.
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి:ప్యాడ్ క్షీణించకుండా విశ్వసనీయంగా పని చేసే ఉష్ణోగ్రతల వ్యవధి.
మీకు స్పష్టమైన, ఒక-చూపు పోలికను అందించడానికి, Nuomi కెమికల్లో మా ప్రామాణిక ఉత్పత్తి గ్రేడ్లలో కొన్నింటిని వివరించే సాధారణ పట్టిక ఇక్కడ ఉంది:
| ఉత్పత్తి గ్రేడ్ | ఉష్ణ వాహకత (W/m·K) | కాఠిన్యం (తీరము 00) | మందం పరిధి (మిమీ) | కీ అప్లికేషన్ ఫోకస్ |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0.5 - 5.0 | అధిక-పనితీరు గల కంప్యూటింగ్, GPUలు |
| NM-TG500 | 5.0 | 60 | 0.5 - 10.0 | పవర్ ఎలక్ట్రానిక్స్, LED లైటింగ్ |
| NM-TG800 | 8.0 | 70 | 0.5 - 3.0 | సర్వర్లు, టెలికాం మౌలిక సదుపాయాలు |
| NM-TG12 | 12.0 | 80 | 0.5 - 2.0 | ఆటోమోటివ్, హై-పవర్ IGBTలు |
ఈ పట్టిక ఒక ప్రారంభ స్థానం. Nuomi కెమికల్లో, అత్యంత కఠినమైన మరియు ప్రత్యేకమైన థర్మల్ సవాళ్లను ఎదుర్కొనేందుకు అనుకూల సూత్రీకరణలను అభివృద్ధి చేయడంలో మేము ప్రత్యేకత కలిగి ఉన్నాము.
ప్ర: నా అప్లికేషన్ కోసం సరైన మందాన్ని ఎలా గుర్తించాలి?
జ:హీట్ సోర్స్ మరియు హీట్ సింక్ మధ్య మీరు పూరించాల్సిన గ్యాప్ ద్వారా సరైన మందం నిర్ణయించబడుతుంది. కొలవబడిన గ్యాప్ కంటే కొంచెం ఎక్కువ (ఉదా. 0.5 మిమీ ఎక్కువ) ప్యాడ్ మందాన్ని ఎంచుకోవాలని సాధారణంగా సిఫార్సు చేయబడింది. ఇది అసెంబ్లీని బిగించినప్పుడు, ప్యాడ్ కొద్దిగా కుదించబడి, అతిగా కుదించబడకుండా రెండు ఉపరితలాలపై సన్నిహిత సంబంధాన్ని ఏర్పరుస్తుంది, ఇది భాగాలను దెబ్బతీస్తుంది లేదా ప్యాడ్ ప్రభావాన్ని తగ్గిస్తుంది. మీ డిజైన్లో తయారీ టాలరెన్స్లను ఎల్లప్పుడూ లెక్కించండి.
ప్ర: థర్మల్ కండక్టివ్ సిలికాన్ ప్యాడ్ని కస్టమ్ ఆకారానికి కత్తిరించవచ్చా?
జ:ఖచ్చితంగా. థర్మల్ కండక్టివ్ సిలికాన్ ప్యాడ్ల యొక్క ముఖ్యమైన ప్రయోజనాల్లో ఒకటి వాటి అనుకూలీకరణ సౌలభ్యం. మీ కాంపోనెంట్ యొక్క పాదముద్రతో సరిపోలడానికి వాటిని వాస్తవంగా ఏదైనా ఆకారం లేదా పరిమాణంలో ఖచ్చితంగా కత్తిరించవచ్చు. ఇది లక్ష్య శీతలీకరణను అనుమతిస్తుంది మరియు ఇతర భాగాలతో జోక్యం చేసుకునే మెటీరియల్ ఓవర్హాంగ్ను నిరోధిస్తుంది. ప్రోటోటైపింగ్ కోసం, వాటిని పదునైన బ్లేడ్ లేదా స్కాల్పెల్తో చేతితో కూడా శుభ్రంగా కత్తిరించవచ్చు.
ప్ర: సిలికాన్ ఆధారిత ప్యాడ్ మరియు గ్రాఫైట్ షీట్ మధ్య తేడా ఏమిటి?
జ:రెండూ థర్మల్ మేనేజ్మెంట్ కోసం ఉపయోగించబడుతున్నప్పటికీ, అవి ప్రత్యేక లక్షణాలను కలిగి ఉంటాయి. థర్మల్ కండక్టివ్ సిలికాన్ ప్యాడ్లు సాధారణంగా ఎలక్ట్రికల్ ఇన్సులేటింగ్, మృదువైనవి మరియు త్రిమితీయ అంతరాలను పూరించడంలో అద్భుతమైనవి. అవి థర్మల్ బదిలీ మరియు మెకానికల్ కుషనింగ్ రెండింటినీ అందిస్తాయి. మరోవైపు, గ్రాఫైట్ షీట్లు తరచుగా సమతల దిశలో (X-Y అక్షం) అధిక వాహకత కలిగి ఉంటాయి కానీ వాటి మందం (Z-యాక్సిస్) ద్వారా తక్కువ ప్రభావవంతంగా ఉంటాయి. అవి కూడా విద్యుత్ వాహకత కలిగి ఉంటాయి, ఇది ఐసోలేషన్ అవసరమయ్యే అప్లికేషన్లలో ఒక లోపంగా ఉంటుంది. ఎంపిక మీ నిర్దిష్ట థర్మల్, ఎలక్ట్రికల్ మరియు మెకానికల్ అవసరాలపై పూర్తిగా ఆధారపడి ఉంటుంది.
కేవలం అధిక-నాణ్యత ప్యాడ్ కలిగి ఉండటం సరిపోదు; సరైన అప్లికేషన్ కీలకం.
ఉపరితల తయారీ:కాంపోనెంట్ మరియు హీట్ సింక్ ఉపరితలాలు రెండూ శుభ్రంగా, పొడిగా మరియు చమురు, దుమ్ము లేదా పాత థర్మల్ మెటీరియల్ అవశేషాలు లేకుండా ఉన్నాయని నిర్ధారించుకోండి.
జాగ్రత్తగా నిర్వహించడం:రక్షిత లైనర్లను తీసివేయండి (ఉన్నట్లయితే) మరియు కాలుష్యాన్ని నివారించడానికి ప్యాడ్ను దాని అంచుల ద్వారా నిర్వహించండి.
ఖచ్చితమైన ప్లేస్మెంట్:భాగంపై ప్యాడ్ను జాగ్రత్తగా సమలేఖనం చేయండి. ఒకసారి ఉంచిన తర్వాత, దానిని తిరిగి ఉంచకుండా ప్రయత్నించండి, ఎందుకంటే ఇది గాలి బుడగలను ట్రాప్ చేస్తుంది.
సురక్షిత అసెంబ్లీ:ప్యాడ్ కోసం సిఫార్సు చేయబడిన కంప్రెషన్ ఫోర్స్ ప్రకారం స్థిరమైన ఒత్తిడిని వర్తింపజేస్తూ, హీట్ సింక్ను సమానంగా కట్టుకోండి. ఇది ఏకరీతి ఇంటర్ఫేస్ మరియు సరైన ఉష్ణ బదిలీని నిర్ధారిస్తుంది.
రెండు దశాబ్దాలుగా, Nuomi కెమికల్ (షెన్జెన్) కో., లిమిటెడ్లోని బృందం మెటీరియల్ సైన్స్, ఇంజనీరింగ్ అత్యాధునిక థర్మల్ సొల్యూషన్స్లో ప్రపంచ ఖాతాదారులకు ముందంజలో ఉంది. మీ థర్మల్ ఛాలెంజ్ ప్రత్యేకమైనదని మేము అర్థం చేసుకున్నాము. అందుకే మేము ఉత్పత్తులను మాత్రమే విక్రయించము; మేము భాగస్వామ్యాలను అందిస్తాము.
మా నైపుణ్యం ప్రామాణిక థర్మల్ కండక్టివ్ సిలికాన్ ప్యాడ్ల సమగ్ర శ్రేణిని అందించడమే కాకుండా అనుకూల సూత్రీకరణలపై మీతో సహకరించడానికి కూడా అనుమతిస్తుంది. మీకు మృదుత్వం మరియు వాహకత యొక్క నిర్దిష్ట బ్యాలెన్స్, ప్రత్యేకమైన రంగు లేదా కస్టమ్ డై-కట్ ఆకారం అవసరం అయినా, మేము అందించగల సాంకేతిక సామర్థ్యాన్ని కలిగి ఉన్నాము.
థర్మల్ సవాళ్లు మీ ఆవిష్కరణను పరిమితం చేయనివ్వవద్దు. చల్లని, మరింత విశ్వసనీయమైన మరియు మరింత సమర్థవంతమైన ఎలక్ట్రానిక్లను రూపొందించడంలో మీకు సహాయం చేద్దాం.
సంప్రదించండిఈ రోజు మాకునువోమి కెమికల్ (షెన్జెన్) కో., లిమిటెడ్.మీ ప్రాజెక్ట్ అవసరాలను చర్చించడానికి మరియు ఉచిత నమూనాలను అభ్యర్థించడానికి. కలిసి మీ థర్మల్ విజయాన్ని ఇంజినీర్ చేద్దాం.
